Компания «Техно-Люкс» изготавливает стальные и нержавеющие фланцы на заказ по чертежам заказчика. Производим плоские, воротниковые, свободные и нестандартные фланцы из конструкционной и нержавеющей стали — лазерный раскрой с точностью ±0,1 мм, любой диаметр и толщина. От 1 штуки, расчёт за 1–3 часа.

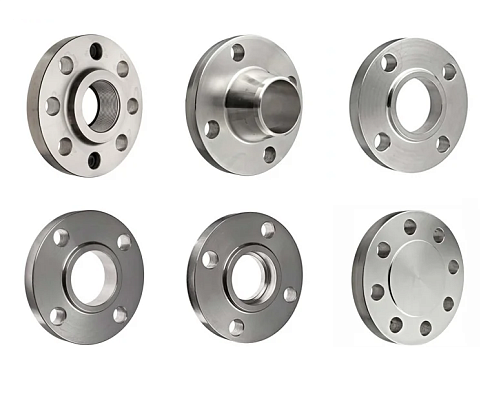

Виды изготавливаемых фланцев
Изготавливаем все основные типы фланцев по ГОСТ и нестандартные по чертежам заказчика. Работаем с любыми диаметрами — от малых до крупногабаритных.
Плоские фланцы
- Наиболее распространённый тип — привариваются к трубе встык или внахлёст
- Применяются в трубопроводах с давлением до 25 кгс/см², температурой до 300°C
- Изготавливаем по ГОСТ 12820-80, ГОСТ 33259-2015 и по нестандартным чертежам
- Диаметр условного прохода: от DN15 до DN1200 и более
Воротниковые фланцы
- Имеют конический хвостовик (воротник) для приварки к трубе — обеспечивают высокую прочность соединения
- Применяются при высоком давлении и температурных нагрузках
- Изготавливаем по ГОСТ 12821-80, ГОСТ 33259-2015
- Подходят для ответственных трубопроводов нефтехимии, энергетики, газовой промышленности
Свободные фланцы (на приварном кольце)
- Фланец не приваривается к трубе — свободно вращается на приварном кольце
- Удобны при монтаже: позволяют выровнять отверстия без поворота трубы
- Применяются там, где сложен доступ к месту сварки или требуется периодическая разборка
Нестандартные и крупногабаритные фланцы
- Фланцы нестандартных диаметров и толщин по чертежам заказчика
- Крупные фланцы диаметром от 600 мм и выше — из листового проката
- Фланцы под иностранные стандарты (DIN, ANSI/ASME, EN)
- Комплекты фланцев с совпадающими отверстиями под болты
Материалы для изготовления фланцев
Конструкционная сталь
- Ст20, Ст3 — общепромышленное применение, рабочая температура до +450°C
- 09Г2С — для трубопроводов, работающих при низких температурах (до −70°C)
- 40Х, 45 — для высоконагруженных соединений
Нержавеющая сталь
- 12Х18Н10Т (AISI 321) — пищевая, химическая, фармацевтическая промышленность
- 08Х18Н10 (AISI 304) — универсальный коррозионностойкий вариант
- 10Х17Н13М2Т (AISI 316) — повышенная стойкость к агрессивным средам и хлоридам
Оборудование для изготовления фланцев
Лазерный станок Senfeng S3015 (2 кВт)
- Раскрой листа: поле 1500 × 3000 мм, толщина стали от 0,5 до 18 мм
- Точность позиционирования ±0,03 мм — отверстия под болты по программе, без разметки
- Работает с конструкционной сталью, нержавейкой, алюминием
- Контур и все отверстия фланца — за один установ без переустановки
Гидравлические гильотинные ножницы IRONMAC SB-K 6×2500
- Поперечный рез листа до 6 мм, длина реза до 2500 мм
- Используются для подготовки заготовок перед лазерным раскроем
Сварочное оборудование
- Лазерная сварка FoxWeld LASER 2000-3-МТ — точечные швы при минимальном нагреве, для тонкостенных и нержавеющих деталей
- Аргонно-дуговая сварка TIG (Aurora) — сварка нержавеющих и алюминиевых фланцев, шов без брызг и окисления
- Полуавтомат MIG/MAG Aurora Прогресс 350 — приварка фланцев к трубопроводным узлам из чёрной стали
Как оформить заказ
Принимаем чертежи в любом формате, а также заказы по образцу или устному описанию.
Форматы чертежей
- DXF / DWG — основной формат для ЧПУ-раскроя
- PDF с размерами — для расчёта и согласования
- Эскиз с размерами — фото, скан, рисунок от руки
- Образец изделия — снимем размеры сами
Что указать в заявке
- Наружный диаметр, диаметр условного прохода (DN)
- Диаметр и количество отверстий под болты
- Толщина фланца
- Марка стали / материал
- Количество штук (или комплектов)
- Требования к покрытию (грунт, покраска, без покрытия)
Точность изготовления
- Точность лазерного раскроя: ±0,1 мм
- Точность позиционирования отверстий: ±0,05 мм
- Шероховатость кромки: Ra 3,2–6,3
Сроки
- 1–10 шт. простые: 1–2 рабочих дня
- Серийные партии: 3–7 рабочих дней
- Крупногабаритные и сложные: по согласованию
- Срочно за 1 день: +30% к стоимости
Оставить заявку или на почту laser@tehno-lux96.ru.
Часто задаваемые вопросы
Да, это наш основной профиль. Любой диаметр, любая толщина, любое расположение отверстий — по вашему чертежу или образцу. Не привязываемся к ГОСТ, если задача нестандартная.
Да. Работаем с нержавеющей сталью AISI 304, 316, 321 (российские аналоги 08Х18Н10, 10Х17Н13М2Т, 12Х18Н10Т). Лазерный раскрой нержавейки даёт чистый рез без окалины и дополнительной обработки кромки.
Да. Фланцы в комплекте режутся по одной программе ЧПУ — совпадение отверстий под болты гарантировано. Можем изготовить полный комплект: два фланца + шпильки/болты + прокладка (по согласованию).
Минимальная сумма заказа — 2 000 рублей, от 1 штуки. Простые фланцы из листа — 1–2 рабочих дня. Срочное изготовление за 1 день — +30% к стоимости.
