Усиленные борта могут увеличить срок службы кузова грузового автомобиля за счет уменьшения прогибов, остаточных деформаций и повреждений при погрузке и перевозке грузов. Наибольший эффект достигается при транспортировке металлопроката, строительных материалов, оборудования и других грузов, создающих значительные механические нагрузки. Однако долговечность зависит не только от жесткости самого борта, но и от состояния стоек, петель, замков, кронштейнов и каркаса платформы. Неправильно выполненное усиление способно перенести нагрузку на соседние элементы и ускорить их износ.
Содержание
- Как усиленные борта влияют на ресурс кузова
- Что представляет собой усиленный борт
- За счет чего усиление увеличивает долговечность
- Какие элементы кузова испытывают нагрузку
- Когда усиление действительно необходимо
- Сравнение обычных и усиленных бортов
- Может ли усиление сократить ресурс кузова
- Стальные и алюминиевые усиленные борта
- Как определить необходимость усиления
- Как усиление влияет на массу автомобиля
- Распространенные ошибки
- Как выбрать конструкцию перед заказом
- Часто задаваемые вопросы
Коротко
- Усиленные борта уменьшают вероятность деформации кузова при повторяющихся боковых, точечных и ударных воздействиях.
- Ресурс зависит от всей конструкции: панели борта, стоек, петель, замков, кронштейнов и основания платформы.
- Увеличение толщины металла не всегда дает лучший результат. Геометрия профиля и расположение усилителей могут иметь большее значение.
- При неправильном усилении нагрузка может переместиться на более слабые детали.
- Усиленные борта не заменяют надежного крепления груза и не позволяют превышать допустимую массу автомобиля.
- Точный прирост срока службы в годах или процентах определяется только для конкретной конструкции и условий эксплуатации.

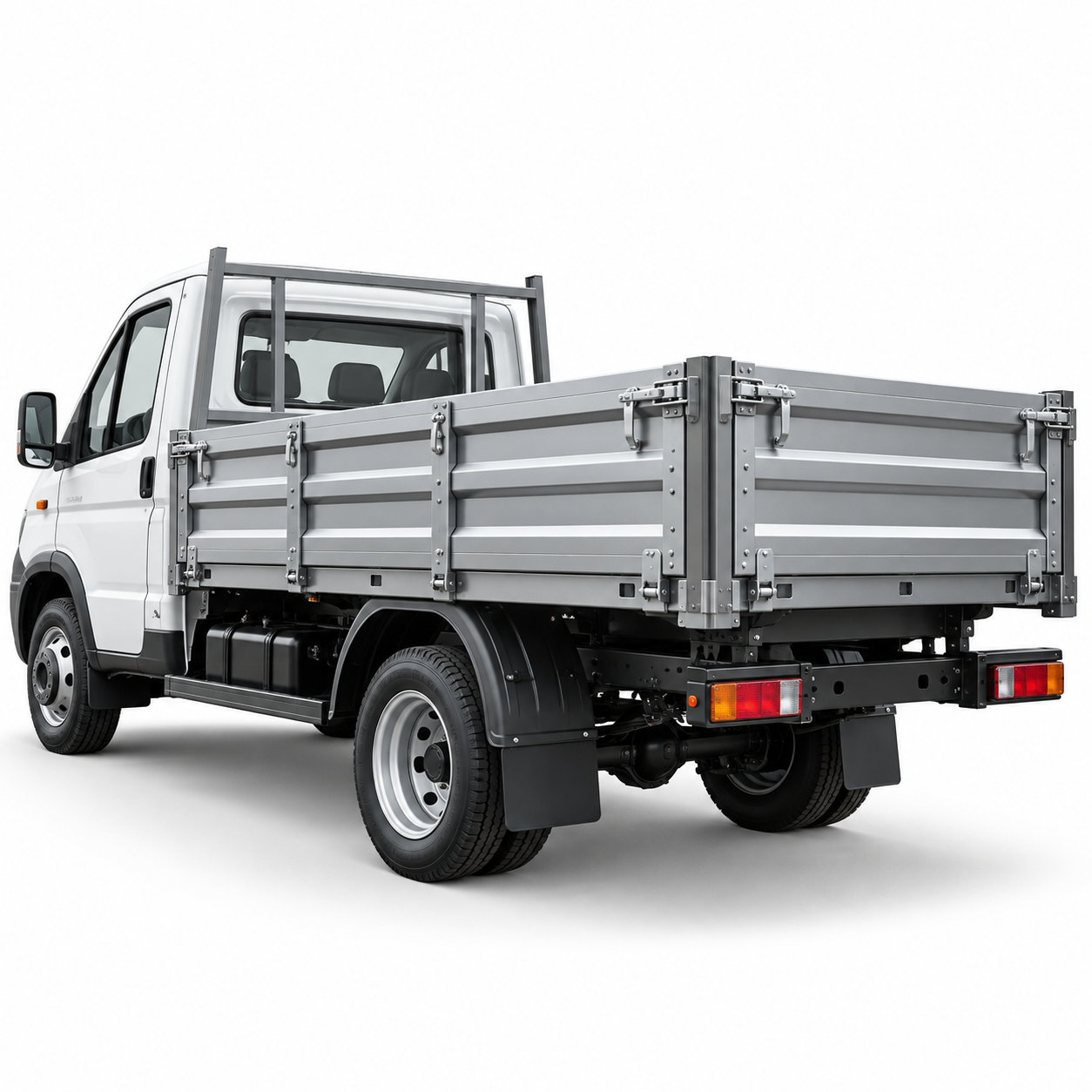

Как усиленные борта влияют на ресурс кузова
Правильно спроектированные усиленные борта способны продлить срок службы бортовой платформы благодаря уменьшению деформаций и более рациональному распределению механических нагрузок. Особенно это актуально для коммерческих автомобилей, которые ежедневно используются при интенсивных погрузочно-разгрузочных работах.
Во время движения кузов испытывает различные воздействия. При торможении, разгоне и поворотах возникают инерционные силы со стороны груза. На неровной дороге добавляются вибрации и динамические нагрузки. Во время погрузки возможны удары паллет, строительных материалов, инструмента и оборудования по элементам платформы.
Если борт обладает недостаточной жесткостью для фактического режима эксплуатации, постепенно могут появляться:
- остаточный изгиб панели;
- перекос отдельных секций;
- повышенный люфт в соединениях;
- нарушение работы запорных механизмов;
- деформация стоек и кронштейнов;
- трещины в нагруженных сварных соединениях;
- повреждения защитного покрытия в местах деформаций.
Усиление позволяет уменьшить вероятность подобных повреждений, если нагрузка не превышает расчетных возможностей конструкции.
При этом жесткость борта не следует путать с грузоподъемностью автомобиля. Более прочные боковые стенки не увеличивают допустимую полную массу транспортного средства, не усиливают автоматически раму и не изменяют характеристики ходовой части.
Что представляет собой усиленный борт
Усиленный борт - это элемент грузовой платформы, конструкция которого рассчитана на повышенную жесткость или сопротивление определенным механическим воздействиям по сравнению с выбранным стандартным исполнением.
Единой универсальной конструкции усиленного борта не существует. Производители и изготовители могут использовать разные технические решения.
Усиление профиля
Изменение формы и размеров поперечного сечения позволяет повысить сопротивление изгибу. Для этого могут использоваться дополнительные полки, внутренние перегородки, ребра жесткости или профили другого сечения.
Дополнительные горизонтальные элементы
Горизонтальные усилители уменьшают свободные участки панели и способны перераспределять нагрузку между соседними точками крепления. Их расположение должно соответствовать фактическому направлению воздействий.
Вертикальные усилители
Вертикальные элементы помогают ограничивать деформацию длинных бортовых секций. Однако необходимо учитывать, каким образом усилия от усилителей передаются на нижнюю и верхнюю части конструкции.
Усиление стоек и соединений
При значительных боковых нагрузках одних ребер жесткости недостаточно. Может потребоваться изменение конструкции стоек, кронштейнов и мест соединения борта с платформой.
Усиление петель и замков
Если новая конструкция тяжелее штатной или передает на крепления большие усилия, необходимо проверить петли, оси, втулки, запорные механизмы и ответные элементы.
Следовательно, обозначение «усиленный борт» имеет технический смысл только тогда, когда понятно, какие элементы были изменены и для каких нагрузок предназначено усиление.
За счет чего усиление увеличивает долговечность кузова
Уменьшение прогибов
При приложении боковой нагрузки панель борта изгибается. Величина прогиба зависит от материала, геометрии сечения, длины свободного участка, условий крепления и величины нагрузки.
Увеличение жесткости позволяет ограничить перемещения борта. Это особенно полезно, когда повторяющиеся деформации нарушают работу замков или вызывают дополнительное перемещение соединений.
Снижение риска остаточных деформаций
Если действующие напряжения приводят к пластической деформации, после снятия нагрузки деталь полностью не восстанавливает первоначальную форму.
Для бортовой платформы это может означать изгиб панели, смещение кромок, перекос секции и нарушение геометрии крепления.
Правильное усиление способно повысить сопротивление подобным повреждениям. Однако результат зависит не только от количества металла, но и от прочностных характеристик материала и конструктивной схемы.
Распределение локальных нагрузок
При контакте трубы, металлического профиля или элемента оборудования с бортом сила может передаваться на сравнительно небольшой участок.
Дополнительный профиль или каркас способен распределить часть воздействия на большую область конструкции. Это снижает риск местной деформации, если усилители и их соединения рассчитаны на соответствующие усилия.
Ограничение накопления усталостных повреждений
При многократном изменении нагрузки в металлических деталях возможно развитие усталостных повреждений. Особое значение имеют зоны концентрации напряжений: отверстия, сварные соединения, резкие переходы сечения и места крепления.
Грамотно выполненное усиление может уменьшить неблагоприятные колебания напряжений в отдельных элементах. Но дополнительные сварные соединения и резкие изменения жесткости сами могут создавать новые критические участки.
Поэтому долговечность необходимо оценивать по всей конструкции, а не только по сопротивлению изгибу отдельной панели.
Какие элементы кузова испытывают нагрузку вместе с бортами
При усилении борта необходимо проверять всю цепочку передачи усилий. Даже самая жесткая панель не обеспечит надежность платформы, если нагрузка передается на слабые петли, стойки или кронштейны.
| Элемент конструкции | Какие нагрузки воспринимает | Что необходимо проверить |
|---|---|---|
| Панель борта | Изгиб, локальные удары, боковое давление | Материал, геометрию профиля, расположение усилителей |
| Бортовые стойки | Поперечные усилия и моменты от бортовых секций | Жесткость, крепление, деформации, люфт |
| Петли | Вес открываемой секции и усилия, передающиеся через соединение | Оси, втулки, кронштейны, состояние сварных швов |
| Замки и запоры | Удержание борта в закрытом положении | Надежность фиксации, износ, состояние ответных частей |
| Кронштейны | Передачу усилий от борта на основание | Деформации, трещины, жесткость соединений |
| Поперечины платформы | Нагрузки от бортовой системы и основания кузова | Геометрию, коррозию, состояние креплений |
| Сварные соединения | Передачу усилий между отдельными деталями | Трещины, дефекты, расположение швов в нагруженных зонах |
Например, при усилении боковой панели без изменения недостаточно жесткой стойки сама панель может перестать деформироваться, но нагрузка на стойку сохранится или изменится. Повреждение возникнет уже в другом месте.
Для изготовления или замены отдельных конструктивных деталей могут потребоваться металлические стойки по чертежам. При подборе таких элементов необходимо учитывать реальную схему крепления, материал и предполагаемые нагрузки.
Когда усиленные борта действительно необходимы
Наибольшая польза от усиления возникает при интенсивной эксплуатации, когда штатные борта регулярно подвергаются повышенным механическим воздействиям.
Перевозка металлопроката
Трубы, уголки, швеллеры, арматура и другие жесткие изделия способны создавать значительную локальную нагрузку при контакте с кузовом.
Усиленные борта могут уменьшить вероятность вмятин и перекосов, но не заменяют правильного размещения и крепления металлопроката.
Доставка строительных материалов
При перевозке строительных грузов бортовая платформа часто подвергается интенсивной погрузке, контакту с инструментом, оборудованием и жесткими элементами груза.
Для таких условий рационально рассматривать усиление наиболее нагруженных участков, а также защиту мест возможных ударов.
Работа с вилочным погрузчиком
При механизированной погрузке возможны случайные контакты паллет, вил или перемещаемого груза с бортами и стойками.
В подобных условиях целесообразно оценивать не только боковые панели, но и задний борт, угловые элементы, замки и крепления.
Перевозка оборудования
Оборудование может создавать сосредоточенные нагрузки и требовать специальных точек крепления. Усиленные борта полезны для защиты платформы от случайных воздействий, но основная фиксация оборудования должна обеспечиваться рассчитанными крепежными средствами.
Эксплуатация на неровных дорогах
При постоянном движении по неровному покрытию конструкция испытывает повторяющиеся динамические воздействия. Дополнительная жесткость отдельных элементов может быть полезна, если предварительно определены наиболее нагруженные участки.
При этом плохое состояние основания кузова или его крепления к автомобилю нельзя компенсировать установкой более толстых бортов.
Матрица выбора усиления по условиям эксплуатации
| Условия эксплуатации | Целесообразность усиления | Какие элементы проверить дополнительно |
|---|---|---|
| Коробки и упакованные товары | Обычно невысокая, если штатные борта работают без повреждений | Замки, петли, состояние креплений |
| Мебель и бытовая техника | Зависит от способа погрузки и риска ударов | Кромки, петли, запоры |
| Паллетированные грузы | Может быть полезно при интенсивной погрузке | Стойки, задний борт, крепления |
| Металлопрокат | Часто оправдано при регулярных механических воздействиях | Локальная защита, стойки, система крепления груза |
| Строительные материалы | Часто оправдано при тяжелой эксплуатации | Каркас платформы, петли, кронштейны |
| Промышленное оборудование | Определяется массой, габаритами и способом перевозки | Точки крепления оборудования, основание платформы |
| Постоянная работа на неровных дорогах | Возможно при подтвержденной недостаточной жесткости | Поперечины, соединения и крепление платформы |
| Перевозка незакрепленного тяжелого груза | Не устраняет причину повреждений | В первую очередь систему крепления груза |
Эта таблица предназначена для предварительного выбора направления усиления. Окончательное решение принимают после оценки конструкции конкретного автомобиля и характера действующих нагрузок.
Чем усиленные борта отличаются от обычных
Основное различие заключается в конструкции и способности воспринимать определенные нагрузки. Усиленный борт не обязательно должен иметь более толстую сплошную панель: дополнительная жесткость может обеспечиваться профилем, внутренним каркасом или конструкцией соединений.
| Критерий | Обычные борта | Усиленные борта |
|---|---|---|
| Жесткость | Определяется штатной конструкцией | Может быть повышена за счет профиля или усилителей |
| Устойчивость к локальным ударам | Зависит от материала и формы панели | Может быть выше при правильно подобранной конструкции |
| Сопротивление остаточной деформации | Соответствует характеристикам штатного исполнения | Может увеличиваться при рациональном усилении |
| Масса | Обычно ниже при сопоставимых материалах и размерах | Может быть больше за счет дополнительных элементов |
| Нагрузка на петли | Соответствует массе и условиям работы штатного борта | Требует проверки при изменении массы или передачи усилий |
| Ремонтопригодность | Зависит от конструкции и доступности деталей | Зависит от сложности каркаса и соединений |
| Стоимость изготовления | Обычно ниже при простой конструкции | Может увеличиваться из-за дополнительных деталей и операций |
| Область применения | Обычные перевозки без повышенного риска повреждений | Интенсивная эксплуатация и повышенные механические воздействия |
Практический вывод: если автомобиль преимущественно перевозит надежно закрепленные упакованные грузы, усиление может оказаться избыточным. При регулярных ударах, деформациях и тяжелом режиме погрузки оно способно уменьшить частоту повреждений и ремонтных работ.
Может ли чрезмерное усиление сократить срок службы кузова
Да, неправильно выполненное усиление способно создать дополнительные нагрузки на соседние элементы или повысить концентрацию напряжений в отдельных соединениях. Увеличение жесткости одной детали не означает автоматического увеличения прочности всей платформы.
Перенос нагрузки на слабые соединения
Если борт становится значительно жестче, а петли и кронштейны остаются без изменений, повреждение может возникнуть именно в местах крепления.
Поэтому усиление необходимо оценивать по последовательной цепочке передачи усилий: борт - петли и замки - стойки и кронштейны - каркас платформы.
Избыточная масса
Дополнительные профили, пластины и металлические рамки увеличивают массу конструкции. Это может повышать нагрузку на петли при открывании и закрывании бортов, а также уменьшать доступный запас грузоподъемности автомобиля.
Концентрация напряжений
Неправильно расположенные сварные швы, резкие изменения толщины и внезапное окончание жесткого усилителя могут формировать локальные зоны повышенных напряжений.
При повторяющихся воздействиях именно эти участки способны становиться местами возникновения усталостных трещин.
Ухудшение ремонтопригодности
Сложная сварная конструкция с большим количеством несъемных элементов иногда труднее ремонтируется, чем секционная система с заменяемыми деталями.
Поэтому рациональное усиление должно учитывать возможность последующего обслуживания.
Стальные и алюминиевые усиленные борта: какие долговечнее
Долговечность определяется не только материалом. Необходимо сравнивать готовые конструкции с учетом геометрии профиля, соединений, условий эксплуатации, коррозионной защиты и характера механических воздействий.
Стальные усиленные борта
Стальные конструкции позволяют использовать различные варианты профильных элементов, сварных каркасов и ребер жесткости. Они подходят для изготовления бортовых систем, рассчитанных на интенсивные механические воздействия.
При этом стальные детали требуют учета атмосферной коррозии, особенно в местах повреждения защитного покрытия и сварных соединений.
Алюминиевые усиленные борта
Алюминиевые конструкции позволяют уменьшать массу за счет свойств материала и использования профилей с развитым поперечным сечением.
Для их жесткости большое значение имеют:
- форма профиля;
- высота поперечного сечения;
- внутренние перегородки;
- расположение ребер;
- тип соединения отдельных секций;
- конструкция стоек и креплений.
Алюминий устойчив к обычной атмосферной коррозии благодаря защитной оксидной пленке, но не является полностью невосприимчивым к коррозионным повреждениям. Необходимо учитывать условия эксплуатации, контакт с другими металлами и воздействие агрессивных сред.
Более подробное сравнение материалов представлено в статье «Какие борта лучше для Газели: металлические или алюминиевые». В ней разобраны различия по массе, прочности, устойчивости к коррозии и ремонтопригодности.
При выборе усиления следует учитывать не только материал панели, но и массу готового комплекта, нагрузку на соединения и особенности эксплуатации конкретной платформы.
Как определить, что штатным бортам не хватает жесткости
О необходимости усиления могут свидетельствовать повторяющиеся повреждения, возникающие при обычной для автомобиля эксплуатации без превышения допустимых нагрузок.
Характерные признаки:
- Борт заметно выгибается при штатной загрузке.
- После разгрузки панель сохраняет остаточную деформацию.
- Замки перестают правильно совпадать с ответными элементами.
- Появляется увеличивающийся люфт в креплениях.
- Повторно повреждаются кронштейны или петли.
- Возникают трещины возле сварных соединений.
- Стойки постепенно отклоняются от первоначального положения.
- После ремонта аналогичные повреждения появляются в тех же местах.
Однако каждый признак требует диагностики. Например, перекос борта может быть следствием деформации платформы, повреждения стойки или износа петли, а не недостаточной жесткости самой панели.
Если повреждение вызвано неправильным размещением груза, сначала необходимо устранить эту причину.
Как усиление бортов влияет на массу автомобиля
Добавление металлических элементов изменяет массу бортовой системы. При серьезной модернизации платформы необходимо оценивать влияние новой конструкции на допустимую массу автомобиля и распределение нагрузки.
Массу дополнительных деталей в общем виде можно определить по формуле:
m = V × ρ
где:
- m - масса дополнительного элемента, кг;
- V - объем металла, м³;
- ρ - плотность конкретного материала, кг/м³.
Например, для сплошной прямоугольной металлической пластины объем определяется как произведение длины, ширины и толщины. Для профильной детали необходимо учитывать фактическую площадь поперечного сечения, а не наружные габариты сплошного прямоугольника.
Если усиление состоит из нескольких элементов, их массы суммируются с учетом соединительных и крепежных деталей.
Без точной геометрии и характеристик материала невозможно достоверно определить, насколько увеличится масса конкретного комплекта бортов.
Дополнительно при изменении конструкции транспортного средства необходимо учитывать требования ТР ТС 018/2011, в том числе относящиеся к допустимой массе, распределению нагрузки и внесению изменений в конструкцию.
Когда усиление не увеличит срок службы кузова
Даже качественно изготовленные усиленные борта не решат проблему, если основная причина повреждений находится в другой части автомобиля.
Усиление может оказаться малоэффективным при следующих обстоятельствах:
- основание платформы уже имеет значительные деформации;
- стойки повреждены или плохо закреплены;
- петли имеют выраженный износ;
- силовые элементы поражены коррозией;
- замки работают с перекосом;
- груз регулярно перемещается внутри кузова;
- автомобиль эксплуатируется с превышением допустимой массы.
В таких случаях сначала устраняют техническую неисправность либо нарушение условий эксплуатации. После этого оценивают необходимость дополнительного усиления.
Распространенные ошибки при усилении бортов
Выбирать металл только по толщине
Увеличение толщины не гарантирует оптимальную жесткость всей конструкции. Необходимо учитывать профиль, длину секции, материал и расположение точек крепления.
Усиливать только наружную панель
Без проверки стоек, петель и кронштейнов нагрузка может переместиться на соседние детали. Результатом становится повреждение соединений вместо деформации панели.
Не учитывать массу готового борта
Дополнительные элементы увеличивают массу секции. Это влияет на эксплуатацию откидного борта, работу петель и общую массу платформы.
Приваривать ребра без оценки распределения напряжений
Неудачное расположение усилителей и резкие переходы жесткости способны повышать локальные напряжения. Конструкция должна учитывать передачу нагрузки между элементами.
Устанавливать усилители на поврежденный каркас
Если основание платформы имеет трещины, коррозию или деформации, усиление борта не устраняет существующие дефекты.
Считать усиленный борт заменой крепления груза
Даже жесткая конструкция не должна воспринимать неконтролируемые удары незакрепленных тяжелых предметов. Груз необходимо правильно размещать и фиксировать.
Не учитывать условия последующего ремонта
Сложная неразборная конструкция может затруднить замену петель, отдельных профилей и поврежденных секций.
Главное: от чего зависит срок службы усиленного кузова
Усиленные борта увеличивают долговечность кузова только при согласованной работе всех элементов бортовой платформы. Дополнительная жесткость должна уменьшать опасные деформации, а не создавать чрезмерные нагрузки на петли, стойки и кронштейны.
Для автомобилей с интенсивной погрузкой и регулярной перевозкой жестких тяжелых грузов рациональное усиление может снизить частоту повреждений. Для обычных перевозок упакованной продукции штатная конструкция нередко оказывается достаточной.
Точный ресурс определяется сочетанием конструкции, условий эксплуатации, состояния автомобиля и качества обслуживания.
Как выбрать усиленные борта перед заказом
Чтобы подобрать конструкцию под реальные условия работы, необходимо заранее определить основные параметры автомобиля и характер перевозимых грузов.
- Уточнить модель и модификацию автомобиля. Необходимо учитывать колесную базу, размеры платформы и особенности штатной бортовой системы.
- Определить характер груза. Имеют значение масса, габариты, жесткость, наличие выступающих деталей и способ крепления.
- Оценить способ погрузки. Ручная загрузка, использование погрузчика и работа со строительным оборудованием создают разные риски повреждений.
- Проверить состояние платформы. Перед усилением нужно оценить стойки, петли, замки, кронштейны и каркас.
- Выбрать конструктивное решение. Это может быть усиленный профиль, дополнительные ребра жесткости, каркас или модернизация узлов крепления.
- Определить материал. При выборе стали или алюминия учитывают механические воздействия, коррозионную среду, массу и ремонтопригодность.
- Оценить массу готовой конструкции. Изменение массы не должно приводить к нарушению допустимых характеристик автомобиля.
- Согласовать изготовление и крепление. Для нестандартных деталей желательно подготовить чертежи с размерами и расположением соединений.
Если для усиления требуются индивидуальные кронштейны, накладки или соединительные элементы, их можно предусмотреть в составе проекта. В каталоге компании «Техно-Люкс» представлены металлические пластины на заказ, которые могут использоваться как заготовки для различных конструктивных деталей после проверки их пригодности для конкретного узла.
Перед изготовлением необходимо согласовать материал, размеры, толщину, расположение отверстий и способ соединения деталей.
Часто задаваемые вопросы
На сколько лет усиленные борта продлевают срок службы кузова?
Универсального значения нет. Увеличение ресурса зависит от конструкции, характера нагрузок, состояния платформы, качества изготовления и условий эксплуатации. Без сравнительных испытаний или данных о работе конкретных автомобилей указывать точный срок в годах некорректно.
Всегда ли усиленные борта прочнее обычных?
Не обязательно во всех режимах нагружения. Усиление может повысить жесткость или сопротивление определенным воздействиям, но слабые соединения способны ограничивать прочность всей конструкции. Сравнивать следует готовые бортовые системы, а не только панели.
Нужно ли усиливать петли при установке более жестких бортов?
Петли необходимо проверить по массе новой секции и действующим нагрузкам. Если масса борта увеличивается или меняется характер передачи усилий, может потребоваться изменение конструкции крепления. Автоматически заменять все петли без оценки их состояния и характеристик не требуется.
Можно ли усиливать алюминиевые борта?
Да. Жесткость алюминиевых бортов можно повышать за счет геометрии профилей, внутренних перегородок, дополнительных элементов и изменения конструкции соединений. Способ усиления выбирают с учетом конкретного сплава, профиля и технологии изготовления.
Помогут ли усиленные борта при перевозке металлопроката?
Усиленные борта могут уменьшить риск повреждений при случайном контакте груза с кузовом. Однако трубы, профили и другие металлические изделия необходимо надежно закреплять. Усиление не заменяет рассчитанные средства фиксации груза.
Можно ли усилить только задний борт?
Да, если основная проблема связана именно с повреждением задней секции. При этом необходимо проверить ее петли, замки, стойки и крепления. Локальное усиление должно соответствовать фактическим нагрузкам.
Нужно ли оформлять усиление бортов как изменение конструкции автомобиля?
Это зависит от характера доработки и применяемых компонентов. Если изменения затрагивают конструктивные характеристики транспортного средства, необходимо проверить требования ТР ТС 018/2011 и действующий порядок оформления изменений. Не всякая замена детали автоматически считается изменением конструкции, но и любое усиление нельзя заранее считать допустимым без проверки.
