Металлические стеллажи выдерживают разные нагрузки в зависимости от конструкции, размеров, материала, количества полок и способа размещения груза. Для отдельных производственных стеллажей из нержавеющей стали допустимая нагрузка на полку может составлять 65 или 100 кг, для архивных моделей по ГОСТ Р 56356-2015 предусмотрены классы от 50 до 150 кг на полку. Промышленные складские системы могут быть рассчитаны на значительно большие нагрузки. Однако универсального значения для всех стеллажей нет. При выборе необходимо проверять грузоподъемность каждой полки, секции и несущей рамы по документации конкретного изделия.
Содержание
- Сколько килограммов выдерживает металлический стеллаж
- Какие виды нагрузок необходимо учитывать
- Почему нельзя складывать нагрузки всех полок
- Что такое равномерно распределенная нагрузка
- Как рассчитать нагрузку на полку и секцию
- Какие характеристики влияют на грузоподъемность
- Какие требования устанавливают ГОСТ
- Как выбрать металлический стеллаж под конкретный груз
- Частые ошибки при эксплуатации
- Ответы на распространенные вопросы
Коротко о допустимых нагрузках
- Нагрузка на полку - максимальная масса груза, которую допускается разместить на отдельном уровне по предусмотренной схеме.
- Нагрузка на секцию - суммарная допустимая масса грузов, размещенных в одной секции стеллажа.
- Нагрузка на раму - максимальная нагрузка, которую может воспринимать несущая рама в расчетной конфигурации.
- Распределение груза - существенный параметр. Один тяжелый предмет на небольшой опоре может создавать более опасную нагрузку, чем несколько равномерно размещенных коробок аналогичной общей массы.
- Паспортные ограничения - основа выбора. Грузоподъемность нельзя достоверно определять по внешнему виду или толщине одной металлической детали.
Сколько килограммов выдерживает металлический стеллаж
Допустимая нагрузка на металлический стеллаж зависит прежде всего от его назначения и конструктивного исполнения. Полочный стеллаж для посуды, архивная конструкция и промышленная система для паллет рассчитаны на совершенно разные условия эксплуатации.
Например, в каталоге компании «Техно-Люкс» представлены производственные стеллажи из нержавеющей стали, для отдельных исполнений которых указана нагрузка на полку 65 или 100 кг. Это характеристики конкретных вариантов, а не универсальное ограничение для всей металлической мебели.
При подборе более грузоподъемной конструкции необходимо учитывать массу товара, габариты грузовых единиц, размеры полок, схему опирания и общую высоту системы хранения.
Какие показатели сравнивать
| Характеристика | Что означает | Для чего нужна |
|---|---|---|
| Допустимая нагрузка на полку, кг | Предельная масса груза на отдельном уровне при установленной схеме размещения | Для проверки загрузки каждой полки |
| Допустимая нагрузка на секцию, кг | Максимальная суммарная масса грузов в одной секции | Для проверки общей загрузки конструкции |
| Допустимая нагрузка на раму, кг | Предельная нагрузка на несущую раму в расчетной конфигурации | Для проверки устойчивости и несущей способности системы |
| Длина и глубина полки, мм | Габариты грузонесущей поверхности | Для проверки размещения груза и соответствия расчетному исполнению |
| Высота расположения уровней, мм | Положение полок или балок относительно основания | Для проверки допустимой конфигурации |
| Схема распределения груза | Равномерная, сосредоточенная или другая расчетная нагрузка | Для проверки соответствия фактического размещения паспортным условиям |
Даже при одинаковой допустимой нагрузке на полку два стеллажа могут иметь разную грузоподъемность секции. Поэтому при сравнении изделий необходимо анализировать характеристики всей конструкции.

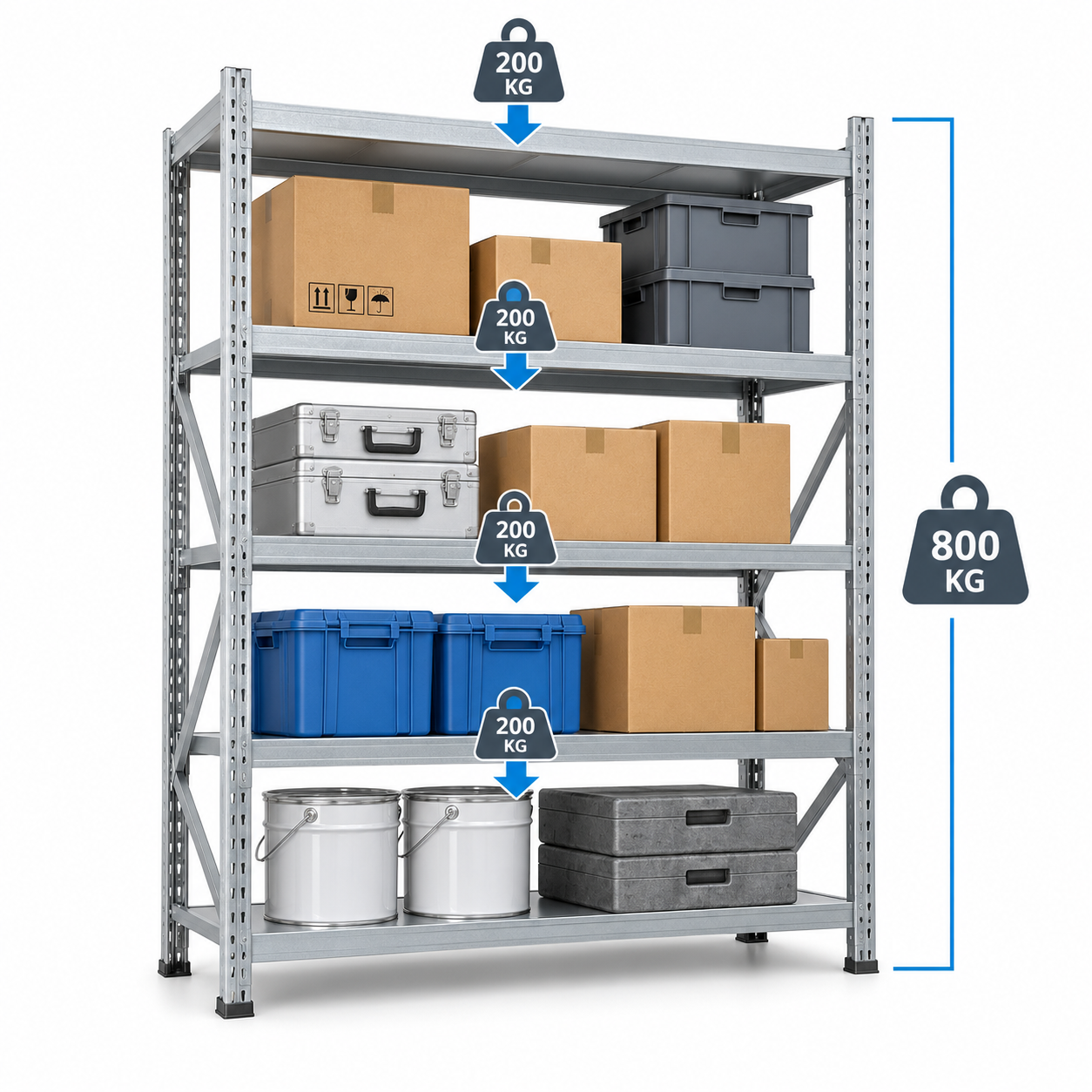

Чем отличается нагрузка на полку от нагрузки на секцию
Нагрузка на полку и нагрузка на секцию - самостоятельные ограничения, которые должны соблюдаться одновременно. Если каждая полка загружена в пределах нормы, это еще не означает, что весь стеллаж эксплуатируется безопасно.
Рассмотрим условный пример:
- Количество полок - 5.
- Допустимая нагрузка на одну полку - 300 кг.
- Допустимая нагрузка на секцию - 1000 кг.
Арифметическая сумма грузоподъемности полок:
300 × 5 = 1500 кг.
Но фактическая допустимая нагрузка секции составляет только 1000 кг. Следовательно, одновременно загрузить все пять полок по 300 кг нельзя.
При выборе схемы хранения необходимо выполнять два условия:
Qполки факт ≤ Qполки доп
Qсекции факт ≤ Qсекции доп
Здесь Qфакт означает фактическую массу размещенного груза, а Qдоп - допустимую массу по технической документации. Все значения выражены в килограммах.
Если конструкция имеет отдельное ограничение нагрузки на раму, его также необходимо соблюдать.
Что такое равномерно распределенная нагрузка на полку
Равномерно распределенная нагрузка предполагает размещение массы по грузонесущей поверхности согласно расчетной схеме, а не сосредоточение всего веса в одной точке. Именно для такого характера нагружения часто приводится паспортная грузоподъемность полочных стеллажей.
Предположим, на полке находятся несколько коробок суммарной массой 200 кг. Если коробки распределены по ее площади, усилия передаются на конструкцию иначе, чем при установке одного металлического изделия массой 200 кг с небольшим основанием.
Во втором случае возможны повышенные местные напряжения, деформация настила и увеличение изгиба отдельных элементов.
Почему одинаковая масса не означает одинаковую нагрузку
| Схема размещения груза | Особенности воздействия | Что проверить |
|---|---|---|
| Коробки распределены по всей полке | Нагрузка передается на значительную часть поверхности | Общую массу и соответствие расчетному распределению |
| Один тяжелый предмет в центре | Возникает сосредоточенная нагрузка и повышенный местный изгиб | Допустимость точечного нагружения |
| Оборудование на четырех ножках | Масса передается через ограниченное количество опор | Расположение ножек и местную прочность настила |
| Груз размещен преимущественно у одного края | Возникает несимметричное нагружение | Допустимость такой схемы и устойчивость конструкции |
| Груз установлен на поддоне | Усилия передаются через элементы опирания поддона | Массу поддона с грузом и соответствие опор расчетной схеме |
Если паспорт стеллажа указывает допустимую равномерно распределенную нагрузку, это не дает автоматического разрешения разместить груз такой же массы на небольшой площади. Для нестандартных схем опирания требуется подтверждение изготовителя или инженерный расчет.
Как рассчитать фактическую нагрузку на металлический стеллаж
Для предварительной проверки нужно рассчитать суммарную массу всех грузовых единиц на каждой полке, после чего определить общую массу груза в секции.
Формула расчета нагрузки на полку
Для одинаковых предметов:
Q = m × n
где:
- Q - фактическая масса груза на полке, кг;
- m - масса одной грузовой единицы, кг;
- n - количество грузовых единиц, шт.
Для предметов разной массы применяется суммирование:
Q = m1 + m2 + ... + mn
При расчете учитывают полную массу размещаемых предметов вместе с упаковкой, тарой и вспомогательными элементами, если они передают нагрузку на полку.
Практический пример расчета
Предположим, необходимо установить металлический стеллаж для хранения коробок с комплектующими. Исходные данные условные и используются только для демонстрации расчета:
- Масса одной коробки - 18 кг.
- Количество коробок на полке - 12 шт.
- Количество полок - 4 шт.
- Допустимая нагрузка на полку - 250 кг.
- Допустимая нагрузка на секцию - 800 кг.
Шаг 1. Нагрузка на одну полку:
18 × 12 = 216 кг.
216 кг меньше 250 кг, поэтому ограничение отдельной полки соблюдается.
Шаг 2. Нагрузка на всю секцию:
216 × 4 = 864 кг.
Допустимая нагрузка секции - 800 кг. Перегрузка составляет:
864 - 800 = 64 кг.
Следовательно, первоначальная схема хранения не соответствует паспортным ограничениям.
Как изменить загрузку без превышения ограничений
Один из вариантов - сократить количество коробок до 11 на каждом уровне:
18 × 11 = 198 кг на полку.
198 × 4 = 792 кг на секцию.
Теперь оба ограничения соблюдаются, если груз распределен предусмотренным документацией способом и остальные условия эксплуатации также выполнены.
| Проверяемый параметр | Первоначальная загрузка | Скорректированная загрузка | Допустимое значение |
|---|---|---|---|
| Коробок на полке, шт. | 12 | 11 | Определяется расчетом |
| Нагрузка на полку, кг | 216 | 198 | 250 кг |
| Нагрузка на секцию, кг | 864 | 792 | 800 кг |
| Результат проверки по массе | Перегрузка секции | Оба ограничения соблюдены | Нельзя превышать ни одно ограничение |
Практический вывод: уменьшение количества предметов на одной или нескольких полках позволяет перераспределить загрузку. Однако решение необходимо проверять по совокупным ограничениям, а не только по средней массе на уровень.
От чего зависит грузоподъемность металлического стеллажа
Несущая способность определяется совместной работой стоек, балок, полок, соединений и элементов жесткости. При этом одинаковый материал конструкции не гарантирует одинаковой грузоподъемности.
Толщина и форма металлического профиля
Геометрия поперечного сечения влияет на сопротивление изгибу и устойчивость элементов. Две стойки из стали одной марки могут иметь разные характеристики при различной форме, толщине стенки и размерах профиля.
Определять грузоподъемность только по толщине металла неправильно. Необходимо учитывать конструкцию элемента и работу всей несущей системы.
Длина полки и расстояние между опорами
При увеличении пролета меняются изгибающие усилия и прогиб грузонесущего элемента. Поэтому полки разной длины, изготовленные из одного материала, могут иметь разную допустимую нагрузку.
В ГОСТ Р 55525-2017 для соответствующих балочных элементов предусмотрено ограничение прогиба L/200, где L - длина балки.
Например, при длине 2000 мм величина L/200 равна:
2000 / 200 = 10 мм.
Это значение характеризует соответствующее ограничение прогиба, но не позволяет самостоятельно определить грузоподъемность без проверки прочности и устойчивости.
Количество и расположение полок
Высота установки грузовых уровней влияет на расчетную конфигурацию стеллажа. В некоторых конструкциях перестановка балок изменяет свободную длину участков стоек и общую несущую способность рамы.
Поэтому параметры, указанные для одной схемы сборки, нельзя автоматически применять к другой.
Материал настила
Сплошная металлическая полка, решетчатый настил и полка с дополнительными ребрами жесткости воспринимают нагрузку по-разному. Даже при достаточной прочности стоек ограничивающим элементом может оказаться настил.
Тип соединений
Сварные и сборно-разборные конструкции имеют разные расчетные узлы. Для сборных систем значение имеют предусмотренные изготовителем фиксаторы, соединения, раскосы и крепления.
Отсутствие обязательного элемента сборки может изменить работу конструкции и сделать заявленную грузоподъемность неприменимой.
Способ установки и состояние основания
Нагрузка передается через опоры стеллажа на пол. Поэтому необходимо учитывать несущую способность основания, его ровность и требования к закреплению конструкции.
Для высоких складских систем дополнительно проверяются требования к анкеровке и устойчивости. Допустимая нагрузка на полку не подтверждает автоматически пригодность пола для установки заполненного стеллажа.
Какие требования к нагрузкам устанавливают ГОСТ
Для разных типов металлических стеллажей действуют различные нормативные документы. При выборе необходимо учитывать область применения конкретного стандарта, а не использовать произвольные значения из характеристик похожих изделий.
ГОСТ Р 55525-2017
ГОСТ Р 55525-2017 «Складское оборудование. Стеллажи сборно-разборные. Общие технические условия» устанавливает требования к определенным типам стальных складских сборно-разборных стеллажей.
Стандарт предусматривает требования к несущей способности, устойчивости, деформациям, испытаниям и эксплуатации в пределах своей области применения.
Для таких систем существенное значение имеют допустимые нагрузки на уровни хранения, секции и рамы. При изменении конфигурации может потребоваться повторная проверка несущей способности.
ГОСТ Р 57381-2017
ГОСТ Р 57381-2017 «Складское оборудование. Стеллажи полочные. Общие технические условия» распространяется на соответствующие стальные сборно-разборные полочные стеллажи, предназначенные для ручного размещения тарных и штучных грузов.
В документе предусмотрены определения максимальной допустимой нагрузки на ячейку хранения, секцию и раму.
При испытаниях грузонесущих элементов применяется нагрузка, превышающая номинальную. Но испытательные значения нельзя считать дополнительным разрешенным эксплуатационным запасом.
ГОСТ Р 56356-2015
ГОСТ Р 56356-2015 «Стеллажи металлические для архивов. Технические условия» предусматривает классы металлических архивных стеллажей с установленными значениями эксплуатационной нагрузки.
В отличие от универсальных утверждений о грузоподъемности металлических конструкций, этот стандарт позволяет привести конкретные значения для изделий, входящих в его область применения.
Какие нагрузки выдерживают архивные металлические стеллажи
Для архивных стеллажей по ГОСТ Р 56356-2015 установлены классы с эксплуатационной нагрузкой на полку от 50 до 150 кг. Максимальная нагрузка на секцию для соответствующих классов составляет от 250 до 1000 кг.
| Класс архивного стеллажа | Нагрузка на полку, не более, кг | Количество полок, шт. | Нагрузка на секцию, не более, кг |
|---|---|---|---|
| МС50 | 50 | 4-5 | 250 |
| МС75 | 75 | 4-6 | 500 |
| МС100 | 100 | 4-7 | 750 |
| МС125 | 125 | 4-7 | 875 |
| МС150 | 150 | 4-7 | 1000 |
Ограничение: значения относятся к классификации архивных стеллажей по ГОСТ Р 56356-2015. Использовать эту таблицу для определения грузоподъемности произвольных складских, производственных или паллетных конструкций нельзя.
Например, для класса МС150 при семи полках арифметическая сумма предельных нагрузок полок равна 1050 кг, но эксплуатационная нагрузка на секцию ограничена 1000 кг.
Этот пример еще раз показывает, что допустимая нагрузка отдельной полки и всей секции может различаться.
Можно ли увеличить нагрузку на стеллаж
Увеличивать паспортную грузоподъемность без подтверждения изготовителя или инженерного расчета нельзя. Замена полки, добавление ребер жесткости либо изменение высоты уровней не означают автоматического увеличения допустимой нагрузки на конструкцию.
Например, установка более прочного настила может повысить его местную жесткость, но не изменить допустимую нагрузку на стойки или раму. Аналогично усиление отдельных соединений не подтверждает несущую способность остальных элементов.
Если предполагается хранение более тяжелого груза, следует проверить возможность применения усиленного исполнения или конструкции, изначально рассчитанной на новые условия.
Как выбрать металлический стеллаж под конкретную нагрузку
Правильный подбор начинается с характеристик груза, а не с поиска самого большого значения грузоподъемности в каталоге.
Шаг 1. Определить максимальную массу груза
Необходимо учитывать массу товара, упаковки, поддонов и используемой тары. Если разные партии отличаются по весу, расчет ведут по максимально возможной загрузке.
Шаг 2. Рассчитать нагрузку на один уровень
Суммируют массы всех предметов, которые планируется одновременно размещать на полке.
Шаг 3. Определить суммарную нагрузку секции
Складывают нагрузки всех уровней и сравнивают результат с допустимым значением для конкретной конструкции.
Шаг 4. Проверить схему размещения
Выясняют, распределяется ли масса по поверхности или действует через отдельные опоры. Для тяжелых деталей и оборудования может потребоваться дополнительная проверка сосредоточенных нагрузок.
Шаг 5. Подобрать размеры и конструкцию
Определяют ширину, глубину, высоту и количество полок. Если требуются нестандартные габариты, особое расположение уровней или специальная схема хранения, можно рассмотреть изготовление металлических стеллажей на заказ с учетом параметров предполагаемого груза.
Шаг 6. Проверить техническую документацию
Перед эксплуатацией необходимо убедиться, что допустимая нагрузка подтверждена для выбранных размеров, конфигурации и условий установки.
Какой металлический стеллаж подходит для разных видов грузов
Тип хранимого груза влияет не только на требуемую грузоподъемность, но и на выбор полок, способ размещения и требования к устойчивости.
| Что планируется хранить | Предварительный вариант конструкции | Что обязательно проверить |
|---|---|---|
| Документы, папки, коробки с архивом | Архивный или полочный стеллаж | Нагрузку на полку, класс стеллажа и нагрузку секции |
| Посуда и кухонный инвентарь | Производственный стеллаж из нержавеющей стали | Массу посуды, размер полок, конструкцию и допустимую нагрузку |
| Коробки с товаром | Полочный складской стеллаж | Суммарную массу коробок, нагрузку уровня и секции |
| Металлические заготовки и комплектующие | Производственный стеллаж с подходящей грузонесущей поверхностью | Сосредоточенные нагрузки, массу деталей и местную прочность настила |
| Тяжелое оборудование и оснастка | Специальная конструкция по расчетной нагрузке | Массу, расположение опор, устойчивость и характеристики основания |
| Паллетированные грузы | Паллетная складская система | Массу паллеты с грузом, нагрузку уровня, рамы и требования к полу |
| Длинномерные металлические изделия | Консольный стеллаж | Нагрузку на консоли, схему опирания и устойчивость |
Для предприятий общественного питания, производственных кухонь и других помещений, где необходима металлическая мебель с устойчивостью к влажной среде, отдельно рассматривают стеллажи из нержавеющей стали. В каталоге «Техно-Люкс» представлены производственные варианты с различной комплектацией, включая исполнения с нагрузкой 65 или 100 кг на полку.
При выборе конкретной модели следует сопоставить заявленную характеристику с полной массой оборудования, посуды или материалов, которые планируется хранить.
Какие ошибки приводят к перегрузке металлических стеллажей
Учитывают только максимальную нагрузку на полку
Если суммарная масса на всех уровнях превышает допустимую нагрузку секции, безопасные значения на отдельных полках не компенсируют общую перегрузку.
Не учитывают упаковку и тару
Коробки, поддоны и металлические контейнеры имеют собственную массу. При большой загрузке ее исключение из расчета может существенно исказить результат.
Размещают тяжелый груз в одной точке
Допустимая равномерно распределенная нагрузка не равнозначна допустимой сосредоточенной нагрузке. Для оборудования на небольших опорах требуется отдельная проверка.
Самостоятельно изменяют конструкцию
Перестановка балок, удаление связей, замена соединительных элементов и изменение высоты уровней могут повлиять на несущую способность.
Продолжают использовать поврежденный стеллаж
Деформация стоек, повреждение балок, нарушение соединений и отсутствие предусмотренных фиксаторов требуют проверки состояния конструкции. Паспортная грузоподъемность относится к исправному оборудованию в предусмотренных условиях эксплуатации.
Ориентируются на характеристики похожей модели
Стеллажи одинаковой высоты и ширины могут иметь разные стойки, соединения и настилы. Поэтому характеристики одного изделия нельзя автоматически переносить на другое.
Как проверить металлический стеллаж перед эксплуатацией
Перед загрузкой необходимо сопоставить условия установки и хранения с требованиями изготовителя.
- Проверить комплектность конструкции и правильность сборки.
- Убедиться в отсутствии недопустимых деформаций и повреждений.
- Проверить наличие предусмотренных креплений, связей и фиксаторов.
- Уточнить допустимую нагрузку на каждый уровень.
- Проверить предельную нагрузку на секцию и раму.
- Убедиться, что схема размещения груза соответствует документации.
- Проверить условия установки, требования к опорам и основанию.
- Разместить информацию о допустимых нагрузках в соответствии с применимыми требованиями.
Правила по охране труда при погрузочно-разгрузочных работах и размещении грузов, утвержденные приказом Минтруда России от 28.10.2020 № 753н, предусматривают запрет превышения предельно допустимых нагрузок и требование указывать допустимую нагрузку на полки стеллажей.
Если документация отсутствует и установить допустимые значения невозможно, определять грузоподъемность визуально небезопасно. Необходимо восстановить сведения у изготовителя или организовать техническую оценку конструкции.
Главное о нагрузках на металлические стеллажи
Металлический стеллаж выбирают по нескольким взаимосвязанным характеристикам: допустимой нагрузке на полку, секцию и раму, размерам, конфигурации и способу размещения груза. Одинаковая масса может создавать разные усилия в зависимости от распределения по грузонесущей поверхности.
При подборе стеллажа нужно ориентироваться на подтвержденные характеристики конкретного исполнения, а не на усредненные значения для металлических конструкций. Особенно тщательно проверяют системы для тяжелых, нестандартных и сосредоточенных грузов.
Часто задаваемые вопросы
Сколько килограммов выдерживает одна металлическая полка?
Грузоподъемность зависит от конструкции стеллажа. Для отдельных архивных стеллажей по ГОСТ Р 56356-2015 предусмотрены значения от 50 до 150 кг на полку. В производственных и складских системах допустимые нагрузки могут отличаться. Точную характеристику определяют по документации конкретной модели.
Можно ли поставить на полку с нагрузкой 200 кг один предмет массой 200 кг?
Не всегда. Если паспортная нагрузка установлена для равномерного распределения, размещение всей массы на небольшой площади может не соответствовать расчетным условиям. Нужно проверить допустимость сосредоточенной нагрузки.
Можно ли загружать все полки до максимального значения?
Только если одновременно соблюдаются ограничения на каждую полку, секцию и раму. Например, пять полок с допустимой нагрузкой по 200 кг не означают, что секция обязательно рассчитана на суммарные 1000 кг.
Влияет ли высота полки на грузоподъемность стеллажа?
Может влиять. Изменение положения балок или полок способно изменить расчетную конфигурацию несущих элементов. Для систем, где такая перестановка влияет на несущую способность, необходимо соблюдать предусмотренные изготовителем схемы или подтверждать новую конфигурацию расчетом.
Что прочнее - сварной или сборно-разборный металлический стеллаж?
По одному способу соединения определить более прочный вариант нельзя. Несущая способность зависит от профиля элементов, конструкции узлов, связей, размеров и расчетной схемы. Качественно рассчитанный сборно-разборный стеллаж может быть рассчитан на большую нагрузку, чем сварная конструкция другого исполнения, и наоборот.
Можно ли самостоятельно увеличить грузоподъемность стеллажа?
Без инженерного подтверждения увеличивать паспортную нагрузку нельзя. Дополнительные ребра жесткости или замена настила не гарантируют повышения грузоподъемности стоек, соединений и всей рамы. Изменения должны быть обоснованы расчетом и соответствовать применимым требованиям.
Как узнать нагрузку на старый стеллаж без паспорта?
Сначала необходимо установить производителя, модель и точную конфигурацию конструкции. Затем запросить техническую документацию. Если идентифицировать изделие невозможно, допустимую нагрузку определяют по результатам профессиональной технической оценки, а не по внешнему виду.
Что указать при заказе металлического стеллажа
Чтобы подобрать конструкцию под реальные условия эксплуатации, желательно заранее определить:
- Максимальную массу одной грузовой единицы.
- Количество единиц груза на одной полке.
- Суммарную массу на секцию.
- Габариты груза и его опорную поверхность.
- Необходимую ширину, глубину и высоту стеллажа.
- Количество и расположение уровней хранения.
- Способ загрузки и выгрузки.
- Условия эксплуатации и требования к материалу.
- Необходимость изменения положения полок в дальнейшем.
Эти данные позволяют определить требования к несущей конструкции и проверить, подходит ли готовое исполнение или потребуется стеллаж индивидуальных размеров.
При заказе металлического стеллажа основным критерием должна быть не максимальная заявленная грузоподъемность отдельной полки, а подтвержденная возможность безопасно разместить весь предполагаемый груз в нужной конфигурации.
